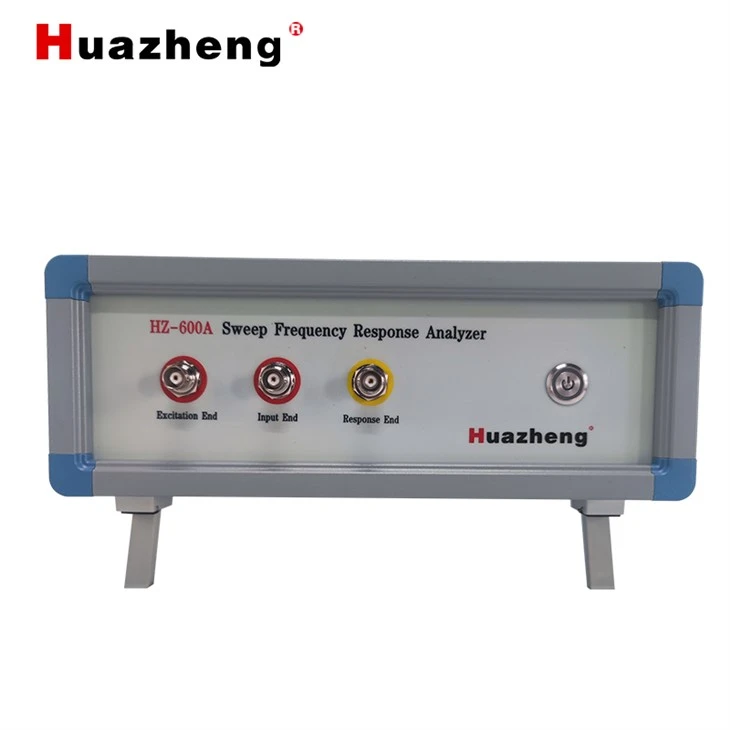

Hz -600 Transformator SFRA analizator frekvencije za analizu reakcija

Analizator frekvencije pomicanja koristi se za transformatore snage s naponom od 6 kV i više, kao i ostale transformatore sa specijaliziranim aplikacijama. Transformatori snage neizbježno su osjetljivi na utjecaj struja kratkog spoja ili fizičkih sudara tijekom rada i transporta. Te sile mogu uzrokovati nestabilnost u namotama transformatora zbog moćnih elektrodinamičkih sila generiranih strujama kratkog spoja, što potencijalno dovodi do trajnih deformacija poput lokalnog izobličenja, oteklina ili dislokacije, što može ozbiljno utjecati na sigurnu operaciju transformatora. Deformacija namota transformatora procjenjuje se pomoću metode analize frekvencije u skladu s nacionalnim putem, u skladu Dl/t 911-2016/iec 60076-18 za industriju električne energije. Ova metoda uključuje otkrivanje karakteristika odziva amplitude frekvencije svakog namotavanja transformatora i stvaranje vertikalnih ili horizontalnih usporedbi rezultata kako bi se odredila potencijalna deformacija na temelju promjena u karakteristikama odgovora amplitude frekvencije.

Pošaljite upit

I.Main funkcije i značajke

1. Karakteristike namotavanja transformatora mjere se metodom frekvencije. Deformacije poput izobličenja, oteklina ili pomaka u transformatorima ocijenjenim 6 kV i više otkrivene su mjerenjem karakteristika odziva amplitude frekvencije svakog namotavanja, bez potrebe za podizanjem kućišta transformatora ili rastavljanja transformatora.
2. KAKO MJERENJE: Ispitivanje jednog namota traje manje od 2 minute.
3.Hight Frekvencija Točnost: veća od 0. 001%.
4. Sinteza digitalne frekvencije omogućuje stabilnost veće frekvencije.
5.000v Izolacija napona u potpunosti štiti sigurnost računala za testiranje.
6. Sustav može istovremeno učitati 9 krivulja, automatski izračunati parametre za svaku krivulju i dijagnosticirati deformacije namotavanja, pružajući referentni dijagnostički zaključak.
7.Therijski softver ima moćne funkcije, a softver i hardver zadovoljavaju nacionalni standardni dl/t 911-2016/iec 60076-18.
8. Softversko sučelje je prilagođeno korisniku s visokom razinom inteligencije. Nakon postavljanja parametara, jedan klik dovršava sva mjerenja.
9. Softversko sučelje je jasno i intuitivno, s izbornicima za analizu, spremanje, izvoz izvještaja, ispis itd.
10. Softver je kompatibilan s Windows 2000/Windows XP/Windows 7/Windows 8/Windows 10.
11.A baza podataka koristi se za pohranjivanje ispitivanja podataka, čineći upravljanje podacima sažetom i jednostavnim.
12. Sustav može istovremeno učitati 9 krivulja, automatski izračunati parametre za svaku krivulju i dijagnosticirati deformacije namotavanja, pružajući referentni dijagnostički zaključak.
13. Funkcija upravljanja softverom je moćna i zadovoljava potrebe za upotrebom na licu mjesta. Podaci o mjerenju automatski se spremaju i izvoze kao Wordov dokument (zahtijeva relevantni uredski softver) ili JPG izvješće za jednostavno generiranje izvještaja.
14. Softver je vrlo prilagođen korisnicima, s većinom uvjeta mjerenja kao opcije koje se mogu odabrati, smanjujući potrebu za ručnim unosom i pojednostavljivanjem rada.
15. Softver je vrlo inteligentan: Nakon povezivanja ulaznih i izlaznih signala, jedan klik dovršava sva mjerenja.

16. Softversko sučelje je sažeto, intuitivno i praktično.

Transformer Sweep Frequency Response Analyzer 2

Ii.Main Tehnički indeks

1. Mjenjanje brzine: 1 min - 2 min za jednofazno namotavanje

2.Output napon: vpp -25 v, automatski se podešavanje u testu

3.Utputna impedancija: 50Ω

4.UPUT IMPEDANCA: 1MΩ (kanal odziva izgrađen je s 50Ω odgovarajućim otporom)

5. Opseg zaliha: 10Hz -2 MHz

6. Preciznostfrekventna točnost: 0. 001%

7.Frektualni način pomicanja: linearni ili logaritamski, interval za pomicanje frekvencije i broj točaka za pomicanje su slobodno postavljeni

8. Zaslon uCURVE: MAG-FREQ. zakriviti

9.Measing dinamički raspon: -100 db ~ 20db

10. Snažni izvor: AC 100-240 V 50/60Hz

11.net Težina: 3,6kg

Iii.Paking lista

Ne.	Ime	Quty
1	Modul sakupljača	1
2	Kabel za ekscitaciju (crveni)	2
	Odgovorni kabel (žuto)	1
	Prizemlje i kabel	2
	Pincers pobude (crveno)	1
	Odgovori pincera (žuti)	1
3	USB kabel	1
4	Y Tee	2
5	Kabel za napajanje	1
6	Kabel pe kabel	1
