1. Osnovni pregled

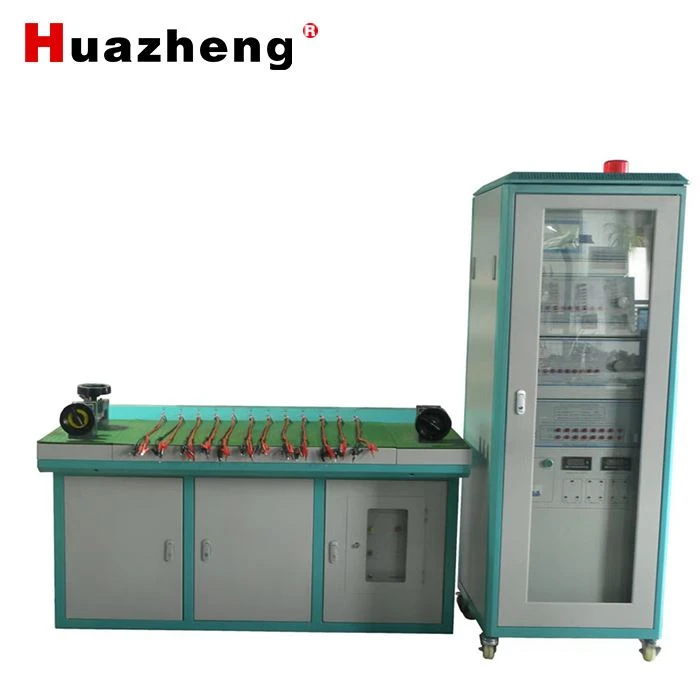

HGQH(12)-C okomiti ispitni stol kompletan je set opreme za automatsku kalibraciju koju proizvodi Huazheng Electric, namijenjen kalibraciji strujnih transformatora (CT) i potencijalnih transformatora (PT) u elektroenergetskim sustavima. Cijeli sustav sastoji se od HGQA-C kalibratora transformatora, FY98 CT/PT kutije za opterećenje, jedinice za regulaciju napona, standardnih pojačivača struje/napona, ispitnih žica i pratećeg softvera za kalibraciju. Usvaja treću-generaciju DSP inteligentne mjerne tehnologije koja se temelji na heterodinskom principu mjerenja, učinkovito prevladavajući defekte interferencije temperature i frekvencije tradicionalnih impedancijskih-krugova za usporedbu faza i podržava laboratorijsku i-verifikaciju transformatora na licu mjesta.

2. Osnovne sigurnosne specifikacije

Obavezna sigurnosna pravila

Samo certificirani profesionalni tehničari mogu rukovati, rastavljati i popravljati klupu.

Prije-uključivanja potrebno je pouzdano uzemljenje kućišta opreme; ne spajajte/isključujte ispitne žice pod naponom.

Zabranjen rad u vlažnim, zapaljivim i eksplozivnim okruženjima; održavajte opremu suhom i čistom.

CT sekundarni namot ne smije biti otvoren-krug; PT sekundarni namot ne smije biti kratko-spojen tijekom ispitivanja.

Prekinite svu opskrbu strujom prije ožičenja, zamjene pribora ili održavanja; odgovarati samo navedenom osiguraču i kabelu za napajanje.

Visokonaponski terminali i ispitni stupovi nose električnu energiju; izbjegavajte dodirivanje izloženih metalnih dijelova pod naponom kako biste spriječili električni udar.

3. Teorijske osnove: CT & PT Uvod

Strujni transformator (CT)

Mjerenje CT-a: Pretvorite visoku primarnu struju u standardnu ​​sekundarnu struju od 5 A, uz izolaciju izolacije za sigurnost, jedinstveno mjerenje za sve razine struje, s klasama točnosti u rasponu od 0,01 do 5.

Zaštitni CT: Struja napajanja za relejne zaštitne uređaje elektroenergetskog sustava kod kvarova kratkog-spoja; točnost označena kao 5P/10P (5%/10% dopuštena pogreška).

Princip rada: Dva međusobno izolirana namota; primarni spojen u seriju s strujnim krugom, sekundarni spojen na mjerne instrumente za izolaciju visokog napona.

Potencijalni transformator (PT)

Spustite visoki mrežni napon na standardni niski sekundarni napon (100V/100/√3V/110V itd.) za mjerenje napona, snage i energije i relejnu zaštitu.

Mali kapacitet (VA-razina), primarni namot paralelan sa strujnim krugom, sekundarni paralelno sa mjeračima/relejima za visoko-naponsku izolacijsku zaštitu.

Klasifikacija kalibratora transformatora

Vrsta izravne usporedbe: Ispitajte standardne i ispitane sekundarne signale transformatora izravno; jednostavan rad, ali ograničen na opterećenja veća od ili jednaka 1VA i ograničenu točnost ispitivanja.

Vrsta heterodinskog mjerenja (ovaj proizvod): Izračunajte pogrešku putem diferencijalnih signala, mali utjecaj vlasti-pogreške, široke primjenjive klase točnosti, niski troškovi proizvodnje; podržava samo-kalibraciju, automatsku procjenu polariteta, alarm pogreške omjera.

4. Sastav sustava i glavni tehnički parametri

4.1 Kompletne komponente sustava

HGQA-C glavni kalibrator (320×240 engleski LCD zaslon, digitalna tipkovnica)

FY98 CT & PT kutija za teret

7kVA glavni regulator napona + 2kVA fino-podešavanje regulatora upravljačkog ormarića

Standardni-izvori struje/napona sa samopojačavanjem, namjenske ispitne žice-napona

Računalni softver za upravljanje kalibracijom

4.2 Opći parametri klupe

Napajanje: AC220V±10%, 50Hz±10%

Radno okruženje: 0~40 stupnjeva, RH manje od ili jednako 85% (25 stupnjeva), nadmorska visina<2500m

Izlazni kapacitet regulatora: 7kVA (0~250V, 30A), podesiv na zahtjev

Razlučivost regulacije: bolja od 0,04 V

4.3 HGQA-C Osnovni indikatori kalibratora

Raspon mjerenja

U-faznoj komponenti: 0,0001~200,0%, razlučivost 0,0001%

Ortogonalna komponenta (min): 0,001 ~ 999,9 Rezolucija: 0,001

Trenutni testni raspon: 1%~149% ocijenjeno In (1A/5A CT)

Raspon ispitivanja napona: 5%~200% nazivnog Un (više standardnih PT sekundarnih napona)

Accuracy: Class 2 (reserve Class 1 margin); harmonic suppression ratio >40 dB

Ključne funkcije

Automatski alarm za promjenu polariteta, upit o lažnom omjeru transformacije, zaštita od preko-struje

Automatsko prebacivanje raspona, demagnetizacija zatvorenog-kruga za S-klasu CT

RS232 računalno komunikacijsko sučelje, offline samo-kalibracija, nadogradiv softver

Dvostruki načini potrošnje energije:<15VA (with printer), <25VA (without printer)

Podržani ispitni objekti: CT, PT, impedancija i admitansa sekundarne petlje

4.4 Parametri tovarnog sanduka FY98

Opcije faktora snage: 0,8 / 1,0; frekvencija 50Hz, podnosivi napon 2kV

Nazivna struja: 1A / 5A; nazivni napon: 100V, 100/√3V, 110V, 110/√3V

CT raspon opterećenja: 2,5~60VA; PT raspon opterećenja:1,25~158,75VA

Točnost: ±3%±0,01VA; podržava računalnu automatsku kontrolu i ručno mijenjanje brzina

5. Testirajte funkcije i načine ožičenja

Stol podržava 9 standardnih ispitnih shema ožičenja s namjenskim dijagramima strujnog kruga:

CT kalibracija (standardni CT / samo{0}}kalibracija / bipolarni CT)

PT kalibracija (niski potencijal / visoki potencijal / samo-kalibracija / bipolarni PT)

Ispitivanje impedancije sekundarne petlje

Test admitancije sekundarne petlje

Podsjetnik za ključni rad: Podesite regulator napona natrag na nulu prije prebacivanja brzina opterećenja kako biste izbjegli oštećenje opreme.

6. Funkcija softvera za kalibraciju

Podržavajući softver za upravljanje greškama transformatora u skladu je s nacionalnim standardima mjeriteljske provjere:

Podržava ručni unos podataka ili automatski prijenos podataka iz kalibratora

Potpuna automatska kontrola ispitivanja, automatsko testiranje pod punim-opterećenjem/slabim-opterećenjem CT/PT

Automatsko sortiranje podataka, procjena pogrešaka, ispis izvješća i certifikata

Podatkovni upit, statistička analiza, sigurnosno kopiranje i oporavak, ugrađeni-vodiči za rad

7. Tri načina kontrole rada

Računalna kontrola (preporučeno): PC softver potpuno automatski rad, automatsko prebacivanje opterećenja, automatsko generiranje izvješća, minimalne ručne pogreške, pogodno za rutinsku kalibraciju mase.

Kontrola s klupe: Host kalibratora kontrolira proces testiranja; ručno podešavanje kutije za teret, pogodno za tvornički pregled na licu mjesta.

Ručna kontrola: Potpuno ručno podešavanje regulatora i zupčanika opterećenja, za laboratorijsku kalibraciju i otklanjanje grešaka u opremi.

8. Mjere opreza pri radu

Strogo slijedite dijagrame ožičenja; dovršite pregled ožičenja i potvrdu uzemljenja prije-uključivanja.

Strogo zabranite otvoreni krug sekundara CT-a i kratki spoj sekundara PT-a tijekom ispitivanja.

Postavite izolacijske barijere za područje testiranja kako biste spriječili pristup irelevantnog osoblja.

Koristite samo odgovarajuće standardne ispitne žice i strujne vodiče kako zahtijevaju natpisne pločice transformatora.

Održavajte opremu u suhom okruženju -bez korozije; obrišite mekom krpom za čišćenje, izbjegavajte kišu i dugo{1}}izlaganje suncu.

Nemojte rastavljati kućište bez ovlaštenja, inače će jamstvo biti nevažeće

1. Kada mogu dobiti ponudu cijene?

Možete nas kontaktirati online ili poslati upit. Obično nudimo ponudu unutar 24 sata nakon primitka vašeg zahtjeva.

2. Kako obavljate usluge nakon-prodaje za inozemne kupce?

Za probleme koji se javljaju s našim proizvodima nudimo:

12-mjesečno jamstvo (pogledajte detalje u nastavku).

Online tehničke upute za daljinsko rješavanje problema.

Zamjenski dijelovi isporučuju se odmah na temelju vaših potreba.

Podrška na -licu mjesta (ako je potrebna): naši inženjeri mogu putovati u inozemstvo kako bi riješili kritične probleme.

3. Koji je jamstveni rok?

Naše standardno jamstveno razdoblje je 12 mjeseci (1 godina). Za to vrijeme pružamo:

Besplatna tehnička podrška.

Zamjenski dijelovi za nedostatke u proizvodnji.

Rješenja prilagođena vašem specifičnom problemu.
